Ovrobenie CNC revolúciou vo výrobnom priemysle umožnilo výrobu vysoko presných a zložitých častí. Ako popredný dodávateľ CNC obrábiacich dielov sa často stretávam s otázkami o zvárateľnosti týchto častí. Cieľom tohto blogového príspevku je preskúmať otázku: Dajú sa zvárať časti obrábania CNC?
Pochopenie obrábania a zvárania CNC
Ovrobenie CNC (počítačové numerické riadenie) je výrobný proces, ktorý používa vopred naprogramovaný počítačový softvér na riadenie pohybu továrne a strojov. Tento proces môže vytvoriť širokú škálu častí s vysokou presnosťou a presnosťou z rôznych materiálov vrátane kovov, plastov a kompozitov.
Na druhej strane zváranie je výrobný proces, ktorý spája materiály, zvyčajne kovy alebo termoplasty, a to spôsobením koalescencie. Toto sa často robí topením obrobkov a pridaním výplňového materiálu za vzniku skupiny roztaveného materiálu (zvarový bazén), ktorý sa ochladí, aby sa stal silným kĺbom.
Faktory ovplyvňujúce zvárateľnosť častí obrábania CNC
Kompatibilita
Materiál obrábacej časti CNC je jedným z najdôležitejších faktorov pri určovaní jeho zvárateľnosti. Rôzne kovy majú rôzne body topenia, tepelné vodivosti a chemické zloženie, ktoré môžu ovplyvniť proces zvárania.
- Oceľ: Oceľ je jedným z najbežnejšie používaných materiálov pri obrábaní CNC a je vo všeobecnosti zváraná. Typ ocele (napr. Uhlíková oceľ, z nehrdzavejúcej ocele, zliatinová oceľ) však môže ovplyvniť proces zvárania. Napríklad z nehrdzavejúcej ocele obsahuje chróm, ktorý môže tvoriť vrstvu ochranného oxidu, ktorá môže vyžadovať špeciálne zváracie techniky alebo predvarné čistenie, aby sa zabezpečila dobrý zvar.
- Hliník: Hliník je ďalším populárnym materiálom pri obrábaní CNC. Má nižší bod topenia a vyššiu tepelnú vodivosť ako oceľ, čo môže urobiť zváranie náročnejšie. Na zváranie hliníkových častí sa často používajú špecializované techniky zvárania, ako je napríklad zváranie volfrámového inertného plynu).

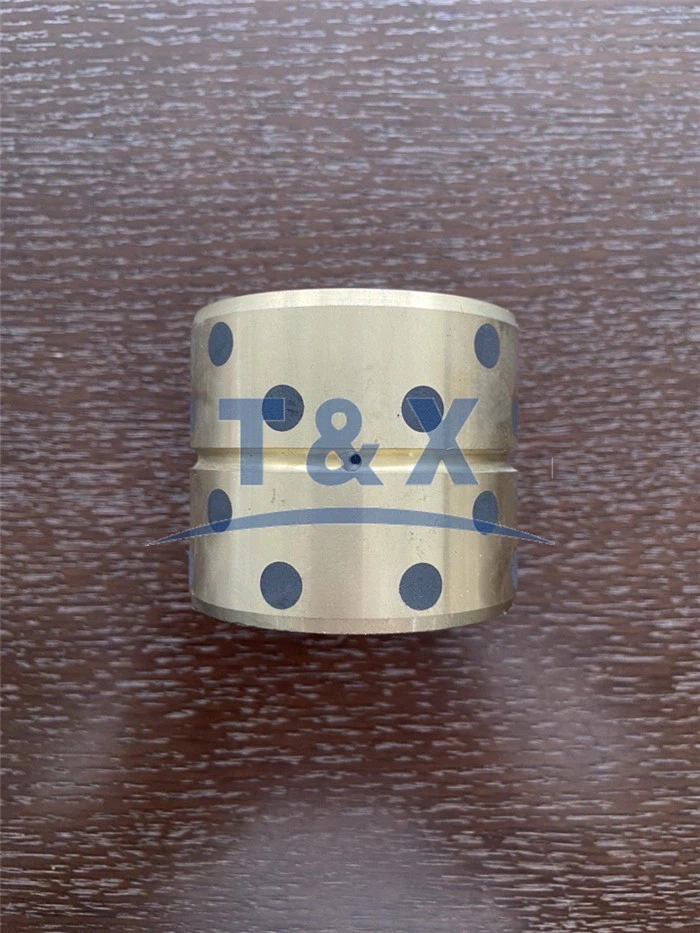

- Meď a jej zliatiny: Meď a jej zliatiny, akoGrafite samonubrikujúci medený rukáv, majú vysokú tepelnú vodivosť a môže byť ťažké zvárať. Avšak so správnym zváracím parametrom a výplňovými materiálmi je možné dosiahnuť silné zvary.
Dizajn a geometria dielu
Dizajn a geometria CNC obrábania časti môžu tiež ovplyvniť jeho zvárateľnosť. Časti s komplexnými tvarmi, tenkými stenami alebo tesnými toleranciami môžu vyžadovať presnejšie techniky zvárania, aby sa predišlo skresleniu alebo poškodeniu.
- Hrúbka: Hrúbka časti ovplyvňuje vstup tepla potrebného na zváranie. Na dosiahnutie správnej fúzie si môžu vyžadovať viac tepla, zatiaľ čo tenšie časti sú náchylnejšie na pálenie.
- Spoločná konštrukcia: Typ spoja (napr. Butt spoj, kĺbový kĺb, rohový kĺb) a jeho príprava môže ovplyvniť kvalitu zvaru. Správna príprava kĺbov, ako napríklad skosenie okrajov, môže zlepšiť prienik a pevnosť zvaru.
Povrchová úprava
Povrchová úprava CNC obrábania časti môže tiež zohrávať úlohu pri zváraní. Čistý, hladký povrch je nevyhnutný pre dobrú kvalitu zvaru. Kontaminanty, ako je olej, tuk, hrdza alebo obrábanie zvyškov, môžu zasahovať do procesu zvárania a spôsobiť defekty vo zvaru.
Techniky zvárania pre CNC obrábanie dielov
Zváranie oblúka
Zváranie ARC je bežný proces zvárania, ktorý používa elektrický oblúk na vytváranie tepla a roztavenie kovu. Existuje niekoľko typov zvárania oblúka vrátane:
- Ja (kovový inertný plyn) zváranie: Zváranie MIG je poloautomatický proces, ktorý používa kontinuálnu drôtovú elektródu a tieniaci plyn na ochranu zvaru pred oxidáciou. Je vhodný na zváranie rôznych kovov vrátane ocele a hliníka a je relatívne ľahké sa naučiť.
- TIG (Zváranie volfrámového inertného plynu): TIG zváranie je presnejší a kontrolovanejší proces zvárania, ktorý využíva neokonutívnu elektródu volfrámu a tieniaci plyn. Často sa používa na zváranie tenkých materiálov, nehrdzavejúcej ocele a hliníka, kde sú potrebné vysokokvalitné zvary.
Zváranie odporu
Zváranie odporu je proces, ktorý využíva teplo generované odporom v toku elektrického prúdu na spojenie kovových častí. Tento proces sa bežne používa na bodové zváranie a zváranie švov častí plechov.
Laserové zváranie
Laserové zváranie je vysoko presný proces zvárania, ktorý využíva zameraný laserový lúč na topenie a spojenie kovových častí. Je vhodný na zváranie malých, jemných častí alebo častí s zložitými geometriami, pretože môže poskytnúť úzku zónu ovplyvnenú teplom a minimálne skreslenie.
Výhody zvárania CNC obrábajúcich dielov
Nákladová efektívnosť
Zváranie môže byť nákladovo efektívnym spôsobom, ako sa pripojiť k obrábaniu CNC, najmä v porovnaní s inými metódami spájania, ako je mechanické upevnenie. Eliminuje potrebu ďalších upevňovacích prvkov a znižuje celkovú hmotnosť zostavy.
Flexibilita dizajnu
Zváranie umožňuje väčšiu flexibilitu dizajnu, pretože umožňuje spájanie častí s rôznymi tvarmi a veľkosťami. To môže otvoriť nové možnosti pre návrh a inovácie produktu.
Sila a trvanlivosť
Zvárané kĺby môžu poskytnúť vysokú pevnosť a trvanlivosť, vďaka čomu sú vhodné pre aplikácie, kde je kritická integrita štrukturálnej integrity. Správne zvárané kĺby vydržia vysoké zaťaženie a napätie, čím sa zabezpečuje dlhodobý výkon produktu.
Výzvy a úvahy
Zóna postihnutá teplom (HAZ)
Teplo generované počas zvárania môže spôsobiť zmeny v mikroštruktúre a vlastnosti kovu v zóne postihnutej teplom (HAG). To môže viesť k zníženiu pevnosti, tvrdosti a odolnosti proti korózii v HAZ. Aby sa minimalizoval vplyv HAZ, sú nevyhnutné správne zváracie techniky a regulácia tepla.
Skreslenie
Nerovnomerné zahrievanie a chladenie počas zvárania môže spôsobiť skreslenie a deformáciu od CNC obráchavých častí. Môže to byť významná výzva, najmä pre časti s prísnymi toleranciami. Techniky, ako je predbežné ohrievanie, tepelné ošetrenie po zváraní a vybavenie, môžu pomôcť znížiť skreslenie.
Kontrola kvality
Zabezpečenie kvality zváraných CNC obráchavých dielov je rozhodujúce. Vyžaduje si to správne metódy kontroly a testovania, ako je vizuálna kontrola, nedeštruktívne testovanie (napr. Ultrazvukové testovanie, röntgenové testovanie) a mechanické testovanie (napr. Testovanie ťahu, testovanie tvrdosti).
Záver
Záverom možno povedať, že časti obrábania CNC je možné zvárať, ale záleží na niekoľkých faktoroch vrátane materiálu, dizajnu dielu, povrchovej úpravy a zvárania. Ako dodávateľ CNC obrábiacich dielov máme odborné znalosti a skúsenosti, ktoré našim zákazníkom pomôže určiť najlepšie zváracie riešenie pre ich konkrétne potreby. Či už potrebujete zváraťPríruba,Grafite samonubrikujúci medený rukávaleboSúprava na prívesky, môžeme poskytovať vysoko kvalitné diely a spoľahlivé služby zvárania.
Ak vás zaujíma naše časti obrábania CNC alebo máte nejaké otázky týkajúce sa zvárania, neváhajte nás kontaktovať kvôli obstarávaniu a ďalším diskusiám. Tešíme sa na spoluprácu s vami na uspokojení vašich výrobných potrieb.
Odkazy
- Príručka ASM, zväzok 6: Zváranie, spájkovanie a spájkovanie. ASM International.
- Príručka zvárania, zväzok 1: Veda a technológia zvárania. American Welding Society.
- Opakinovanie a príručka o spracovaní. Industrial Press Inc.
